Ленточный конвейер/транспортёр

Ленточные конвейеры применяют для перемещения в горизонтальном или пологонаклонном направлениях разнообразных насыпных и штучных грузов, а также для межоперационного транспортирования изделий при поточном производстве. Они получили широкое распространение во всех отраслях промышленности и являются основными агрегатами механизации транспорта в литейных цехах (подача и распределение земли и уборка отходов), на топливоподачах электростанций, подземного и наземного транспорта угля и породы в угледобывающей промышленности, руды, кокса и флюсов в металлургии, строительных материалов и полезных ископаемых в карьерах, зерна в зернохранилищах, песка и камня на строительстве каналов и гидростанций.

Ленточные конвейеры служат составными частями таких сложных машин, как роторные экскаваторы, перегрузочные и отвальные мосты, погрузочно-разгрузочные машины и т.п. Большое распространение ленточные конвейеры получили благодаря возможности получения высокой производительности (до 30000 т/ч), большой длине транспортирования (до 3-4 км в одном конвейере и до 100 км в системе из нескольких ленточных конвейеров), простоты конструкции и эксплуатации и высокой надежности работы.

Технические характеристики ленточных конвейеров производства ООО "Металлист"

ООО "Металлист" предлагает ленточный конвейер собственного производства ЛК-500 и ЛК-800 для транспортирования сыпучих материалов объемным весом до 2000 кг/куб.м. (песок, гравий, щебень, уголь, шлак и др.) по горизонтальным и наклонным трассам . Ленточный конвейер состоит из рамы конвейера 1, мотор-редуктора SITI (Италия) 2, транспортной ленты 3, барабана приводного натяжного 4, барабана неприводного 5, роликоопор желобчатых верхних несущих 6,роликоопор плоских нижних возвратных 7, роликов дефлекторных 8.

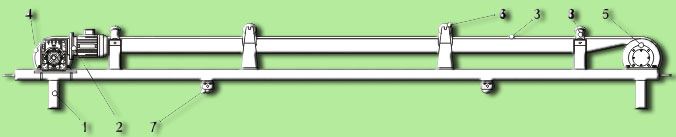

Рис. Схема ленточного конвейера ЛК-500 (ЛК-800)

Приводной натяжной барабан входит в приводную станцию ленточного конвейере, предназначен для передачи движущей силы на транспортную ленту. Винтовое натяжное устройство создает на транспортной ленте оптимальное натяжение.

Роликоопоры желобчатые верхние несущие формирую желоб оптимальной конфигурации и поддерживают рабочую ветвь конвейера. В ленточных конвейерах ЛК-500 применены трехрликовые желобчатые опоры с углом наклона роликов 30о установленные через каждые 1400 мм ленточного конвейера.

Роликоопоры плоские нижние поддерживают холостую ветвь конвейера. Однороликовые возвратные опоры устанавливаются через каждые 2400 мм ленточного конвейера.

Ролики дефлекторные предназначены для предотвращения смещения транспортной ленты под нагрузкой.

Многослойная конвейерная лента с шевронными ребрами высотой 16 мм позволяет перемещать сыпучие материалы даже при высоких углах возвышения ленточного конвейера. Высокая износостойкость конвейерной ленты позволяет использовать ленточные конвейеры ЛК-500 и ЛК-800 для перемещения крупнокусковых материалов осколочной формы. Ширина транспортной ленты конвейеров ЛК-500 и ЛК-800 составляет соответственно 500 и 800 мм.

Габаритные размеры ленточных конвейеров ЛК-500 и ЛК-800 показаны на рисунках ниже. Максимальная протяженность транспортеров (обусловленная конкретной конструкцией) составляет 30 м для ЛК-500 и 50 м для ЛК-800. Ленточные конвейеры большей длины могут быть изготовлены после предварительного согласования элементов конструкции.

Рис. Общий вид ленточного конвейера ЛК-500

Рис. Общий вид ленточного конвейера ЛК-800

Технические параметры ленточных конвейеров серии ЛК

Для определения массы ленточного конвейера в зависимости от его длины требуется сложить вес приводной станции (барабан приводной натяжной, мотор-редуктор, винтовые натяжители, два дефлекторных ролика), возвратной станции (неприводной барабан, подшипниковые опоры, крепления, два дефлекторных ролика) и необходимое количество погонных метров ленточного конвейера. В состав погонного метра ленточного конвейера входят: роликоопоры желобчатые верхние и роликоопоры плоские нижние, транспортная лента (рабочая и холостая ветка).

Масса узлов ленточных конвейеров ЛК-500 и ЛК-800

Для определения стоимости ленточного конвейера в зависимости от его длины требуется сложить цену приводной станции (барабан приводной натяжной, мотор-редуктор, винтовые натяжители, два дефлекторных ролика), возвратной станции (неприводной барабан, подшипниковые опоры, крепления, два дефлекторных ролика) и необходимого количества погонных метров ленточного конвейера. В стоимость погонного метра ленточного конвейера входят: роликоопоры желобчатые верхние и роликоопоры плоские нижние, транспортная лента (рабочая и холостая ветка).

Цены на данные компоненты приведены в прайс-листе. Стоимость приводной и возвратной станций приведена одной строкой.

По желанию Заказчика ленточные конвейеры могут быть поставлены:

• с укрытием и уплотнением по ленте;
• с укрытием всего конвейера;
• с загрузочным лотком и укрытием конвейера в месте пересыпки материала;
• со скребком очищающим ленту от налипшего материала;
• со скребком очищающим ленту с внутренней стороны;
• с устройством контроля обрыва ленты;
• с тросовыми отключающими устройствами с обеих сторон конвейера.

ООО "Металлист" (г.Тула) производит ленточные конвейеры любых размеров, под необходимую Заказчику производительность. Для заказа нестандартной продукции свяжитесь с нами по контактным телефонам или электронной почте.
